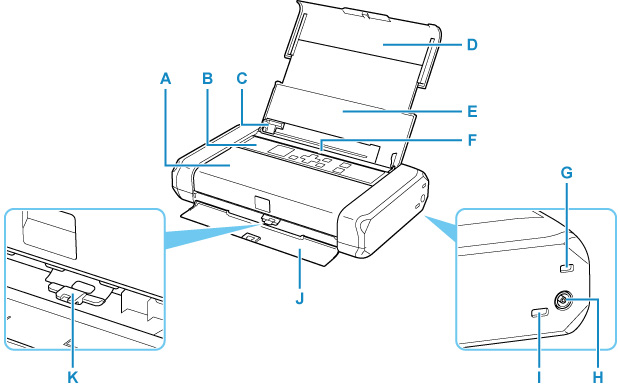

Vista anteriore

A: Coperchio della testina di stampa

Aprirlo per sostituire un serbatoio d'inchiostro o per rimuovere la carta inceppata all'interno della stampante.

B: Pannello dei comandi

Consente di utilizzare la stampante o di modificarne le impostazioni.

• Pannello dei comandi

C: Guida della carta

Allinearla al lato sinistro della risma di carta.

D: Supporto per la carta

Estendere per caricare la carta nel vassoio posteriore.

E: Coperchio del vassoio posteriore

Aprire per caricare la carta nel vassoio posteriore.

F: Vassoio posteriore

Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.

• Caricamento di carta comune/carta fotografica
• Caricamento delle buste

G: Slot di protezione

Inserire il filo di sicurezza o altri materiali come protezione contro il furto.

H: Connettore dell'adattatore CA

Inserire qui la spina dell'adattatore CA fornito.

I: Porta USB

Inserire il cavo USB per collegare la stampante a un computer.

J: Coperchio dello slot di uscita della carta

I fogli stampati vengono espulsi.

K: Leva spessore carta

Regola la distanza tra la testina di stampa e la carta caricata a seconda del tipo di supporto.

Impostarla sulla sinistra per la stampa su buste.

Impostarla sulla destra per la stampa su carta diversa dalle buste.

Importante

• Non toccare la struttura metallica della stampante.

• Non collegare o scollegare il cavo USB mentre la stampante esegue la stampa con il computer. Ciò potrebbe causare problemi.
